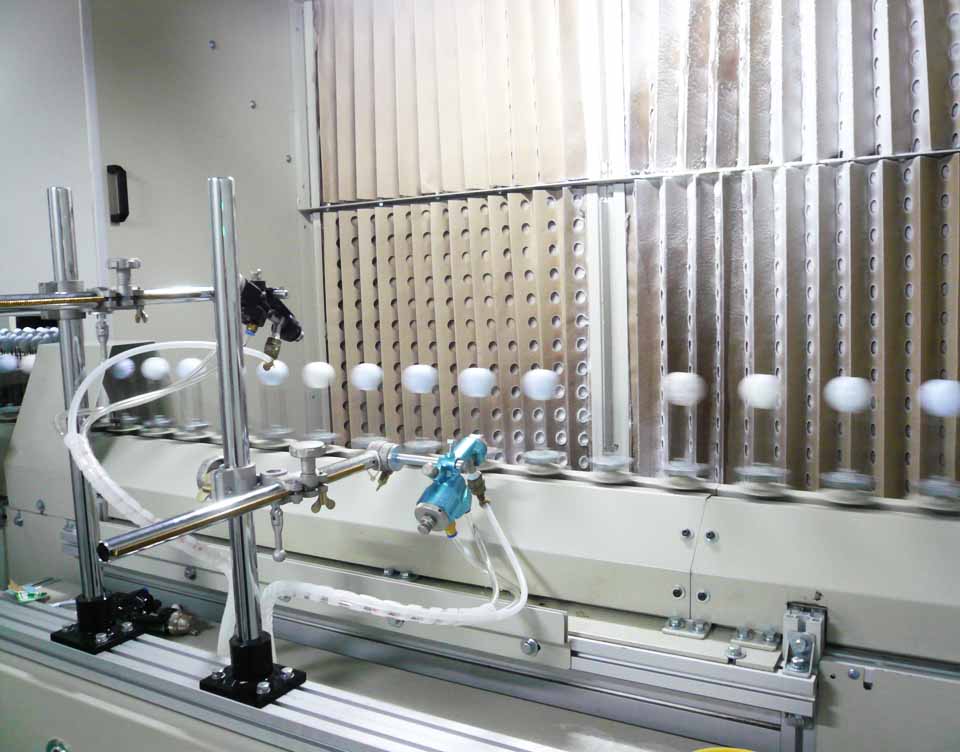

自動噴漆烘干線的水簾噴漆室

自動噴漆烘干線的水簾噴漆室外形尺寸為3000mm(L)*2300mm(D)*3500mm(H)，室體采用板厚1.5/2mm鍍鋅鋼板折彎螺母連接安裝，框架采用□50#、□100#方通焊接，室體后有易拆式檢修門，方便內腔定期清理，循環水池采用板厚2.5mm不銹鋼板折彎焊接，水池后面設有過濾器、溢流管和排污管。

循環裝置由循環水泵、水簾板、溢流槽和循環管路，水簾板采用&1.5mm厚SUS304不銹鋼拆彎，溢流槽采用&1.5mm厚SUS304不銹鋼拆彎，循環水管采用2.’’鍍鋅鋼管，溢流管和排污管排水采用2.1/2鍍鋅鋼管。內層噴灑采用螺旋型噴咀霧化水氣捕捉漆霧采用水簾、噴淋捕捉加迷宮折板可高效去除漆霧，無堵塞污水泵50WQ30-20，揚程20m 功率3kw，水池側面配SUS304不銹鋼濾網,方便過濾油漆顆粒，氣水分離器，內設拆流板漆霧二次處理后設多層拆疊氣水分離板分離水氣，氣水分離隔板：δ=1.5mm不銹鋼板，調節支撐架50方通焊接，在室內頂部設有照明燈具滿足噴涂作業亮度，防爆照明燈具220V40w*2，飛利浦品牌。排風系統根據新的環保要求采用集中排放，廢氣匯總到集中排放管道到廠房外，廢氣排放管采用 1.0mm鍍鋅鋼板。

自動噴漆烘干線的油漆烘干爐外形尺寸為25000(L)×1900(W)×3000(H)，烘干溫度為室溫-120℃可調，加熱方式采用外置運風式燃?xì)饧訜幔訜峁β蕿?8萬Kcal/h，烘干時間為40-50min（V=0.8m/min）主體框架采用□50#、□120#方通焊接，輸送鏈支撐采用 □140方通焊接，快速拼裝式保溫板，板厚100mm+120K巖棉板，爐內壁板Q235δ1.0鍍鋅鋼板，爐外壁板Q235δ0.6鍍鋅彩涂板，爐內循環風管采用1.2mm鍍鋅鋼板折彎，爐外包邊采用板厚1.5/2mm鍍鋅鋼板折彎，爐內循環風管有吹風咀及吸風口，風量可調節，爐門進出口裝有防型門，減少熱空氣外溢，采用下吹上吸之混風形式，確保工件之恒溫差在工件截面±5℃以內，廢氣集中排放可調節。
