自動噴涂設備

聯系方式

銷售熱線：0755-27058848
0755-27058348
13510090193（同微信）
E－mail：mail@chinarongde.com
地址：深圳寶安燕羅街道下圍水工業區1棟

（導航“榮德機器人”）

三防漆線選擇性自動噴涂線技術優勢：Technical advantages

1、X、Y、Z、U四軸采用伺服馬達控制，運行平穩、精確，精度可達0.02mm。

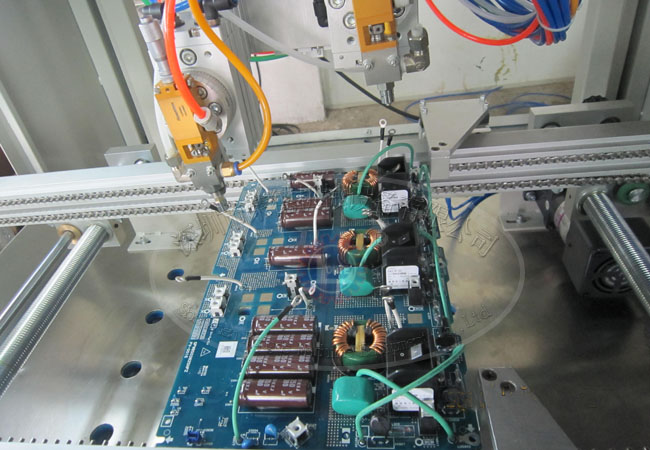

2、根據噴涂工藝，準備實現各種電路板選擇性區域噴涂，同時避開連接器、接地孔等非噴涂區域。

3、配備兩個膠閥：針式點膠閥、扇形點膠閥，可實現點狀噴涂、扇面噴涂等噴涂工藝。膠閥設有自動清洗裝置。

4、可以有效均勻噴涂器件邊緣，針式點膠閥可傾斜45°，消除噴涂陰影效應。

5、采用全電腦控制，人機對話。

6、噴涂軌跡編制簡單，使用示教編程器在線手動輸入噴涂軌跡。

7、先進的監測功能，界面清晰，噴涂軌跡和過程完全可視。

8、區域選擇性的噴涂方式，極大地節省了油漆的使用量。

適用范圍：Use for paint

對PCB板的多種復雜區域?qū)嵤┻x擇性噴涂工藝，選擇不同的噴嘴以保證噴涂質量，確保達到最佳噴涂效果。

技術參數：Technical parameters

機體部分	外形尺寸	L1300×W1080×H1500 mm	重量	約700kg
PCB輸送部分	PCB輸送高度	900mm	傳送方式	左進右出(或右進左出),鏈?zhǔn)絺魉蛶?/span>
PCB輸送部分	傳輸馬達功率	AC220V/100W	寬度調整	手動調整寬度
控制部分	控制器	工控電腦+運動控制卡	控制軟件	TSC-4+Windows
控制部分	編程方式	CAD導圖/示教在線編程	存儲容量	160GB
運動部分	軸數	X、Y、Z、U四軸	X、Y、Z軸驅動	伺服馬達+滑動模組
	最大移動速度	800mm/s	工作范圍	500×550×130 mm
	U軸驅動	伺服馬達+減速箱	旋轉角度	360°
	定位/重復精度	0.05mm
噴涂部分	PCB板大小	MAX：450×500mm	PCB板元器件噴涂高度	MAX：50mm
環境要求	電源	220V/240V 50-60HZ	壓縮空氣	6kg干燥壓縮空氣

深圳榮德-25年研發生產自動噴漆機專業經驗,根據客戶要求訂做,免費提供試噴打樣及技術咨詢,免去您購買后的后顧之優.歡迎咨詢www.xi379.com
